ELEKIT(エレキット)

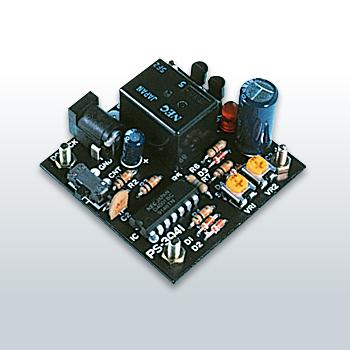

リレー付間欠タイマ はんだ付け工作キット PS-3041

1,650(税込)

15ポイント獲得できます

レビューはまだありません

数量

この商品について問い合わせる

アイテム説明

一定時間リレーON・OFFの繰り返し

【主な特長】
Aモード(約0.5?15秒)及びBモード(約10?300秒)の範囲で電球などを点滅動作できる間欠タイマーキット。それぞれのモード範囲内であればリレーのON時間、OFF時間を独立して設定可能。外部コントロール端子付き。(LOWアクティブ、C-MOS入力)
※動作電源等は別途ご準備下さい。

【商品の仕様】
●電源電圧:DC6?8V(要安定化)※
●消費電流:リレーON時約90mA、リレーOFF時約1mA(DC6V時)
●リレー接点容量:5A(AC100V、白熱灯などの抵抗負荷の場合)
●パルス幅設定範囲:Aモード(約0.5?15秒)、Bモード(約10?300秒)
●コントロール入力:LOWアクティブ
●基板サイズ:50×50mm

※推奨ACアダプタ:内径2.1mm、外形5.5mm、センターマイナス(直接接続可能)
※ON/OFFの時間設定はそれぞれ半固定抵抗で行います。
※Aモード、Bモードの切り替えは取り付ける電解コンデンサによって切り換えます。よってAモード、Bモードの併用はできません。

■工作に必要な工具:
はんだごて、ラジオペンチ、ニッパー、ドライバー(プラス)

  • システム商品コード
    :044008000014
  • 独自商品コード
    :PS-3041
  • 製造元
    :イーケイジャパン
  • 送料について
    :配送料全国一律780円(税込み) 10,000円以上お買上げの場合は無料。
